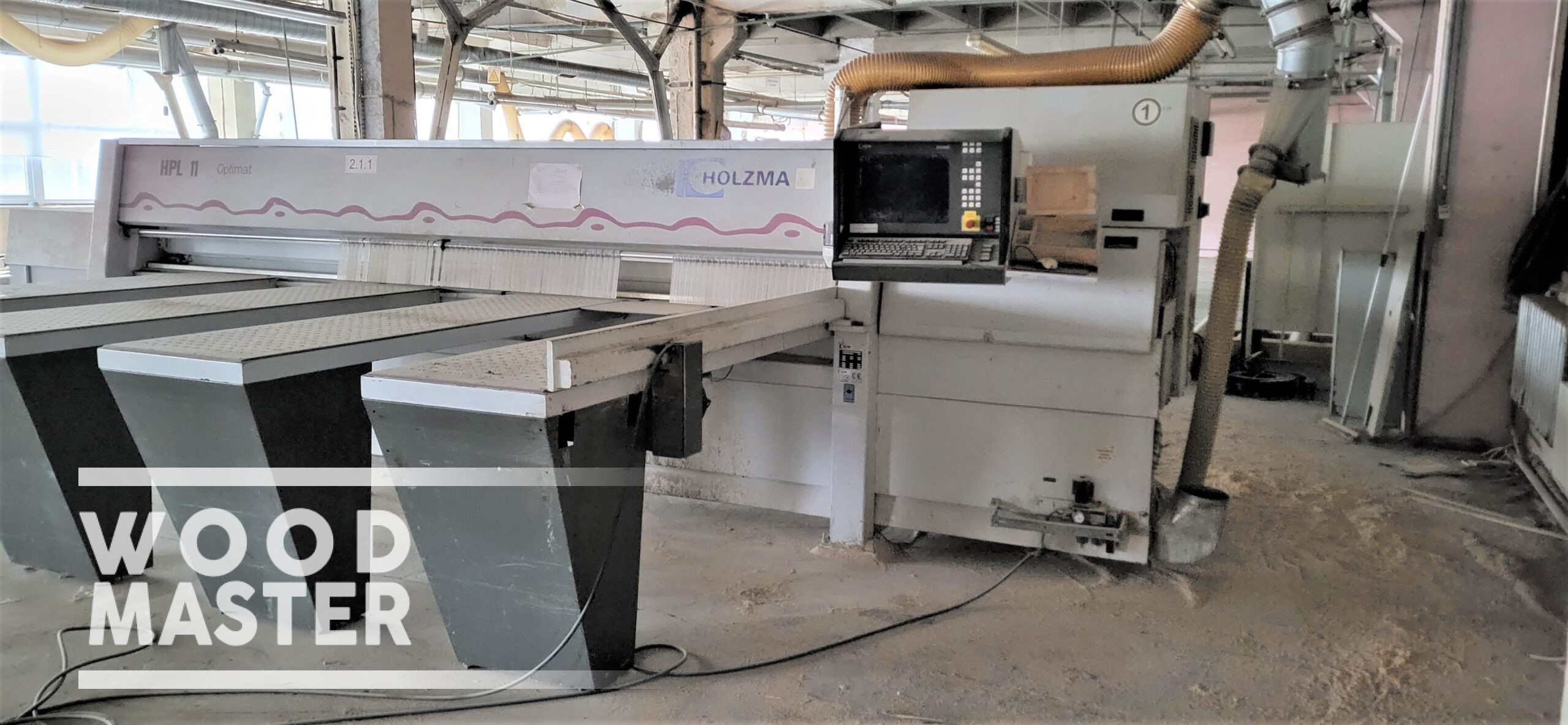

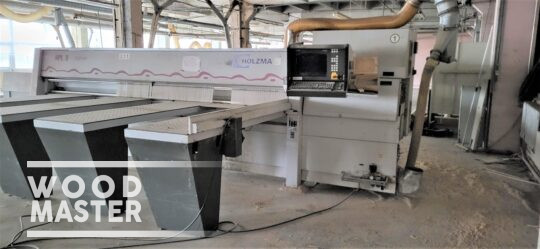

Automatinio pjovimo linija Holzma Optimat HPL11/43/22

Įrengimo aprašymas

Tai linija, skirta našiam plokščių pjovimui. Plokštės gali būti pjaunamos po vieną ar paketais.
Linija susideda iš automatinių ritininių plokščių padavimo iš dešinės transporterių, plokščių paketo pakėlimo stalo ir staklių Holzma Optimat.
Pačiose staklėse sumontuotas ruošinių pasukimo 90 kampu agregatas. Ruošinių prispaudimas prie bazavimo atramos prieš pjovimą. Išėjimo pusėje sumontuoti 4 stalai su oro pagalvėmis. Staklių valdymas dešinėje pusėje.
Linijos veikimo principas.

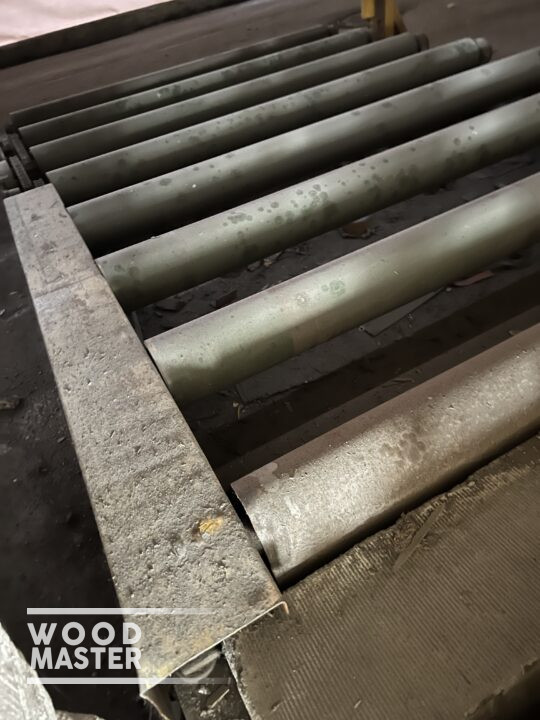

Ruošinių paketas dedamas ant ritininio transporterio. Transporteriu paketas transportuojamas ant paketų pakėlimo stalo. Šis pakėlimo stalas taip pat turi ritininį transporterį su pavara. Prieš užvažiuojant paketui stalas nusileidžia į apatinę padėtį. Ruošiniai užvažiuoja ant pakėlimo stalo ir laukia pjovimo ciklo pabaigos. Kai baigiasi pjovimo ciklas, pakėlimo stalas nusileidžia ir ant jo užvažiuoja paketas. Paketui užvažiavus pagal nustatytus parametrus, stalas kyla aukštyn. Nuo jo pakilimo aukščio priklauso kiek plokščių bus paduodama į stakles. Stumtuvas nustumia plokščių paketą į stakles. Jeigu reikia, staklėse esantis pasukimo stalas pasuka paketą 90 laipsnių kampu. Po to paketas paduodamas į stakles ir supjaustomas.

TECHNINIAI DUOMENYS:
Maksimalūs paduodamos plokštės matmenys: 4300×2200 mm
Maksimalus paduodamo paketo aukštis: 680 mm
Išėjimo stalai su oro pagalvėmis: 4 vnt
Vieno išejimo stalo matmenys: 2160×650 mm
Pjovimo blokas:
Pjūklo išsikišimas (projekcija): 125 mm
Pjūklo skersmuo: 450 mm
Pagrindinio pjovimo pjūklo galia: 13,5 kW
Priešpjūklio variklio galia: 2,2 kW
Pjovimo mechanizmo padavimo variklis: 1,5 kW
Reguliuojamas pjovimo greitis: 0 – 120 m/min
Atgalinė eiga: 120 m/min

Staklių valdymas ir programų kūrimas vykdomi kompiuteriu.

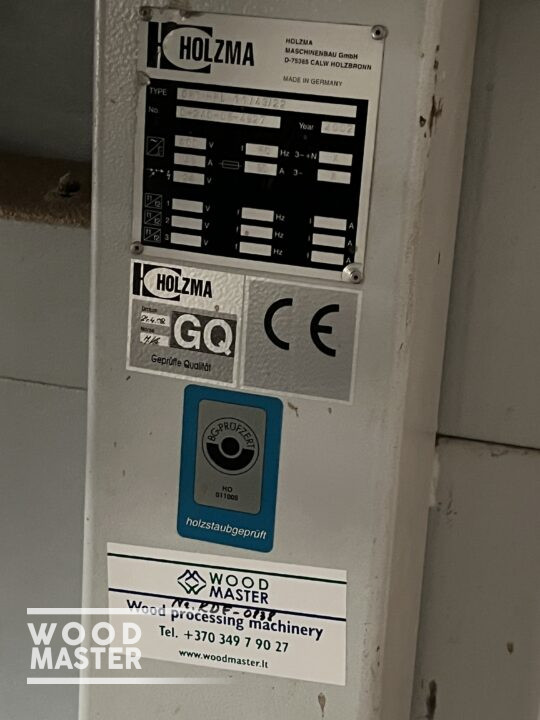

Staklės atitinka Europos Sąjungos saugumo reikalavimus CE.
Staklėms garantija nesuteikiama, jos parduodamos tokios kokios yra.

Įrengimas parduodamas tokioje būklėje, kokioje yra, ten kur yra.
Garantija nesuteikiama.
