CNC valdomas apdirbimo centras MORBIDELLI Author/744

Įrengimo aprašymas

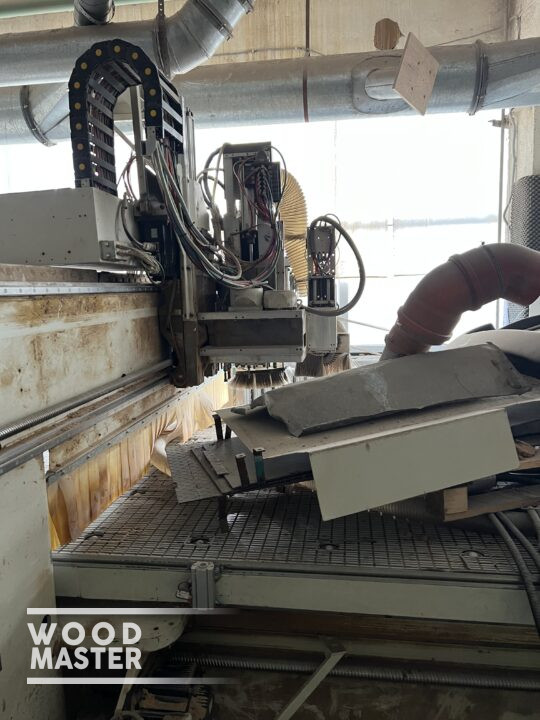

Tai staklės, skirtos atlikti 3-jų ašių frezavimo, kontūro frezavimo, gręžimo operacijoms. Staklės susideda iš pagrindinio rėmo, išilgai jo judančios „Γ“ formos konsolės, pavaros agregatų, apdirbimo agregatų, valdymo įrangos, ruošinio tvirtinimo įrangos.
Staklės turi „šokolado“ formos stalą, prie kurio ruošiniai pritraukiami vakumu.

PAGRINDINĖS CENTRO CHARAKTERISTIKOS
Stalo ilgis tarp kraštinių atramų 4,4 m.
Staklių rėmas suvirintas iš metalinių konstrukcijų. Grūdintomis kreipiančiosiomis juda tiltas X ašies kryptimi, agregatų laikiklis Y ašies kryptimi, ir įrankių agregatai (gręžimo, frezavimo) juda Z ašies kryptimi.
Judėjimas X kryptimi perduodamas specialios formos krumpliastiebiniu velenu ir krumpliaračiu. Judėjimas Y ir Z ašimis vykdomi sraigtine/rutuline pavara.

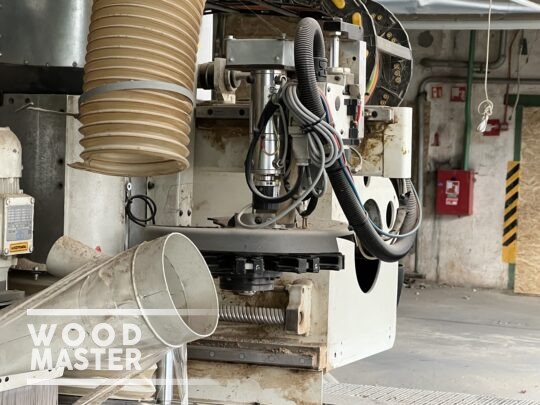

Staklės turi 10 vietų įrankių keitiklį. Jis sumontuotas ant judančios konsolės ir juda kartu su apdirbimo agregatais.

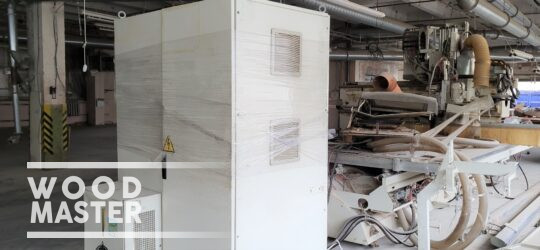

Valdymo spinta prie staklių patogiam staklių valdymui ir programų kūrimui.

TECHNINIAI DUOMENYS:
Maksimalus atstumas tarp atramų X ašies kryptimi: 4400 mm
Maksimalus apdirbamas ruošinys Y ašies kryptimi:: 1500 mm;
Maksimalus konsolės pravažiavimo kelias X ašies kryptimi: 4907 mm
Maksimalus konsolės pravažiavimo kelias Y ašies kryptimi: 1774 mm
Maksimalus apdiramas aukštis (priklauso nuo apdirbimo ir įrankio): 260 m
Pagrindinis frezavimo agregatas: 11 kW
Gręžimo blokas:
Nepriklausomi vertikalūs velenėliai X ašies kryptimi: 8 vnt
Nepriklausomi vertikalūs velenėliai Y ašies kryptimi: 5 vnt
Horizontalūs velenėliai X ašies kryptimi: 4 vnt
Horizontalūs velenėliai Y ašies kryptimi: 2 vnt
Įrankių griebtuvas: HSK 63.
Įrankių kauptuvas RAPID 10: 10 vietų
Maksimalus įrankio skersmuo kauptuve užpildant visas vietas: 120 mm
Judėjimo greitis X ašies kryptimi: 50/80 m/min
Judėjimo greitis Y ašies kryptimi: 40 m/min
Judėjimo greitis Z ašies kryptimi: 22,5 m/min

Staklių valdymas ir programų kūrimas vykdomi kompiuteriu.
Staklės atitinka Europos Sąjungos saugumo reikalavimus CE.
Staklėms garantija nesuteikiama, jos parduodamos tokios kokios yra.

Įrengimas parduodamas tokioje būklėje, kokioje yra, ten kur yra.
Garantija nesuteikiama.
