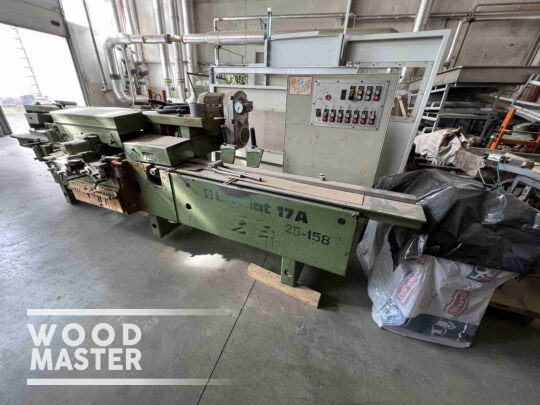

7 velenų keturpusės obliavimo-profiliavimo staklės “WEINIG U17A”

Įrengimo aprašymas

Apdirbamo ruošinio matmenys:
• Maksimalus plotis 170 mm.
• Maksimalus aukštis 120 mm.
• Minimalus ilgis 360 mm.

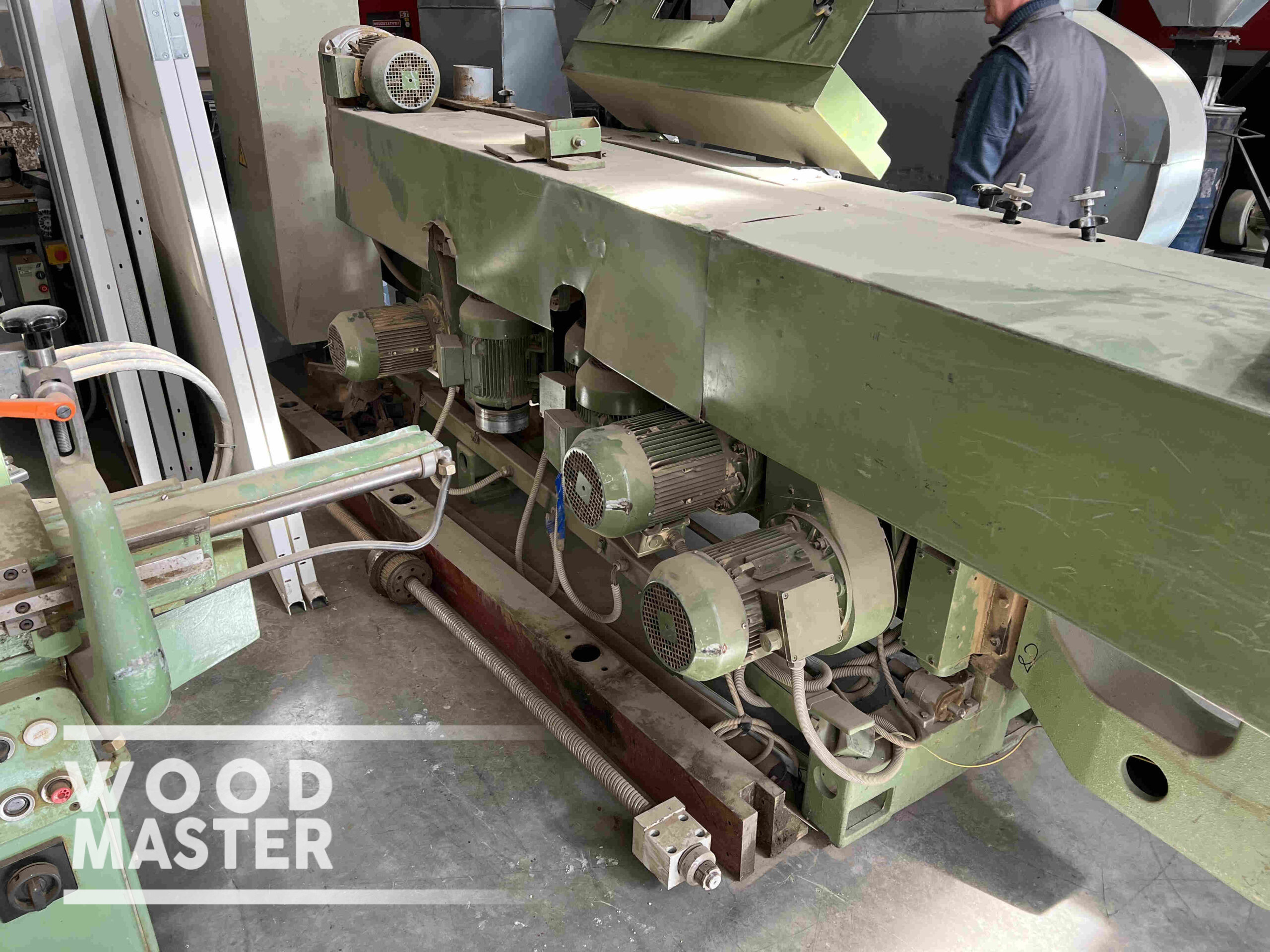

Darbo velenai:
I. apačia horizontalus,
II. dešinė vertikalus,
III. kairė vertikalus,
IV. dešinė vertikalus,
V. viršus horizontalus,
VI. apačia horizontalus,
IX. universalus 360 laipsnių (išardytas)
Mechaniniai skaitikliai rodo matmenų pozicijas 0,1 mm tikslumu.
Velenų sukimosi dažnis n – 6000 aps./min. Velenų diametras d – 40 mm.

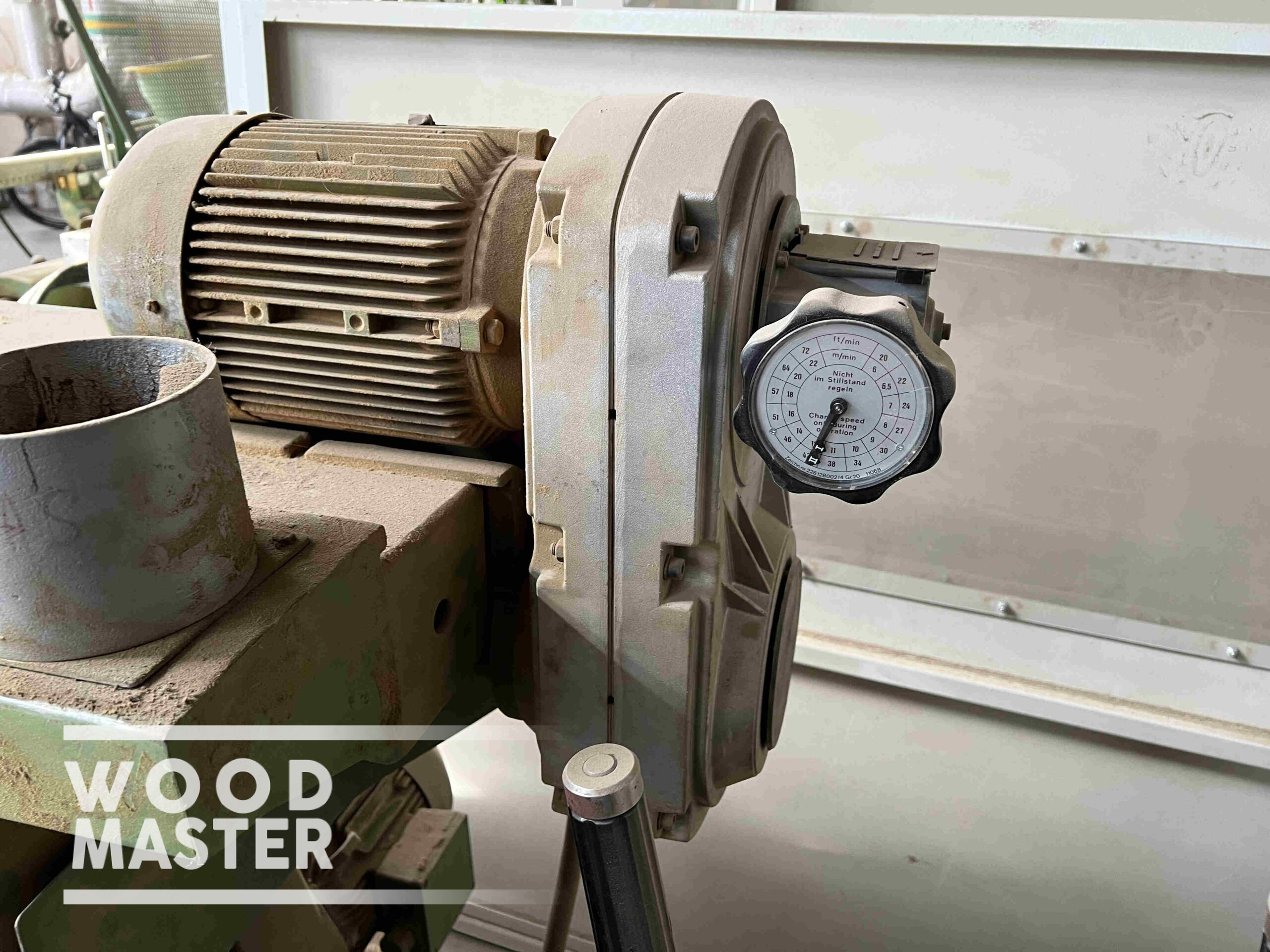

Pastūmos greitis 6,5 – 36 m/min., reguliuojama variatoriumi, variklio galia 4 kW.
Pastūma pilnai kardaninė.
Varančiųjų ritinėlių prispaudimas pneumatinis. Jėga reguliuojama keičiant slėgį pneumo-cilindruose atskirai guminiams ir metaliniams ratukams.
Pirmojo bazuojamo stalo ilgis 2000 mm.
Staklėm reikalingas suspaustas oras 6 – 8 barų. Sunaudojamo oro kiekis apie 90 l/min.
Minimalus nutraukiamo oro kiekis:
Vertikalių velenų – 1000-1200 m3/h, minimalus srauto greitis 25 m/s;
Horizontalių ir universalaus veleno – 1350-1650 m3/h, minimalus srauto greitis 25 m/s;
Bendras oro kiekis – 8100-9500 m3/h.
Staklių matmenys :
• Ilgis 6000 mm;
• Plotis 1800 mm;
• Aukštis 1650 mm.
Staklių masė apie 7 t.

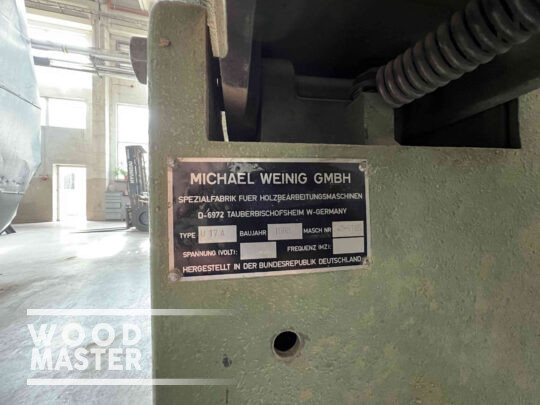

Staklių numeris 43-5165.

Įrengimas parduodamas tokioje būklėje, kokioje yra, ten kur yra.
Garantija nesuteikiama.
