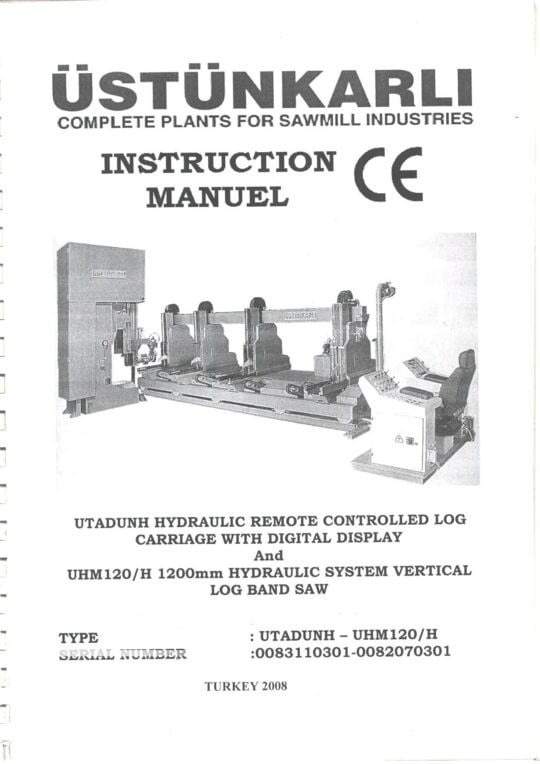

Vertikali plačiajuostė rąstų pjovimo linija USTUNKARLI, UTADUNH-UHM120/H

Įrengimo aprašymas

Visa lentpjūvė susideda iš:
1. Juostinis gateris USTUNKARLI tipas UTADUNH – UHM120/H su padavimo transporteriu, rastų padavimo prie pjūklo vežimėliu, išpjautos medienos numetimo transporteriu.
2. Pjūklų galandinimo staklės TČPA-7.
3. Pjūklų dantų paruošimo (pliušinimo) staklės Vollmer.
4. Pjūklų valcavimo staklės Vollmer.
5. Savos gamybos pjūklų remontavimo (suvirinimo) staklės.
Visi šie įrengimai optimaliai pritaikyti vienas prie kito ir puikiai dirba kartu.
Juostinis gateris USTUNKARLI tipas UTADUNH – UHM120/H, vertikalus pilnai mechanizuotas, skirtas rąstų pjovmui.

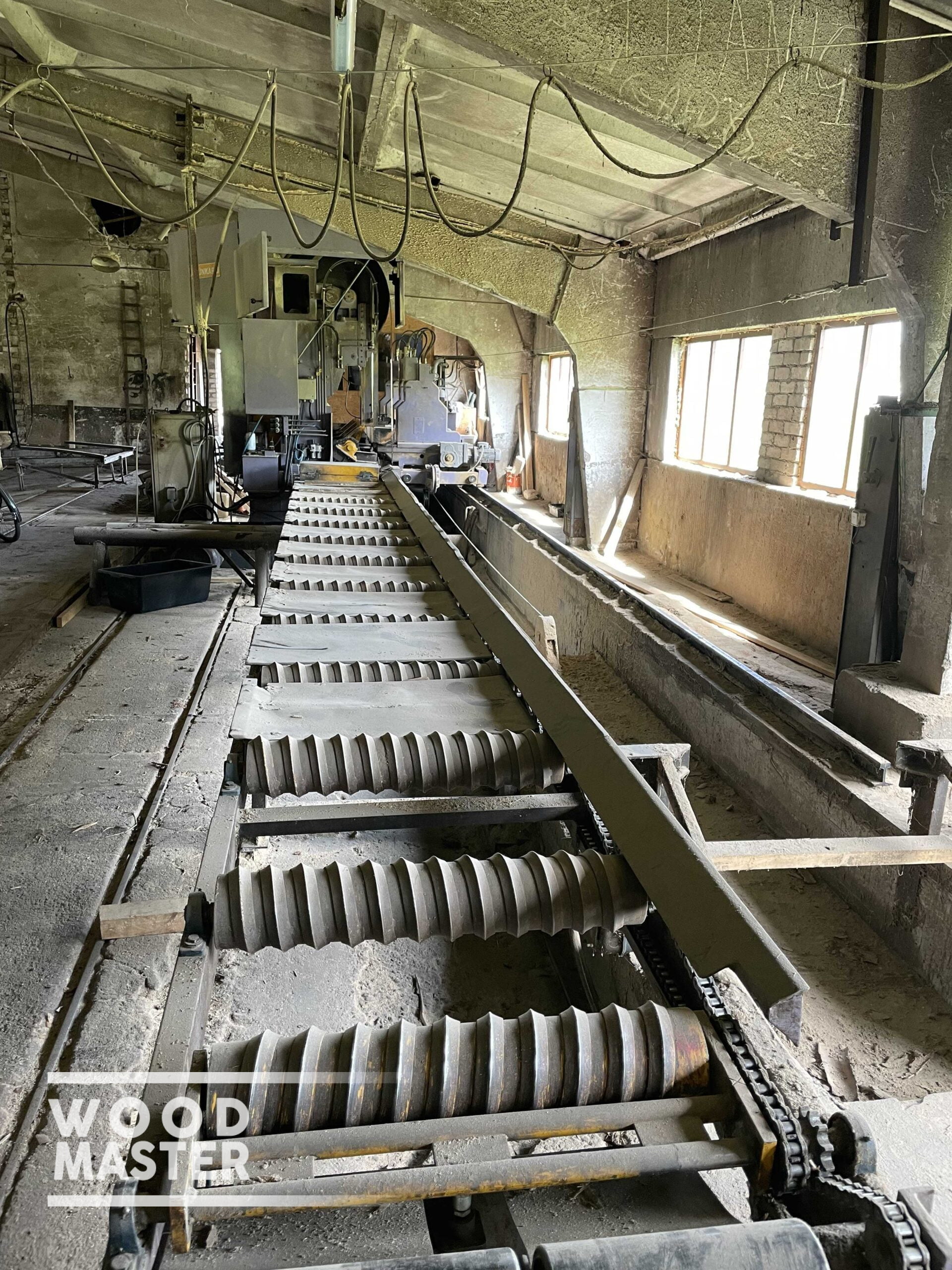

Rąstai prie gaterio paduodami grandininiu transporteriu. Jie paduodami eile, vienas po kito.
Nuo grandininio transporterio rąstai nustumiami ir skersiniu transporteriu paduodami į gaterį, ant gaterio vežimėlio.
Gaterio vežimėlis valdomas nuotoliniu būdu ir dirba sinchroniškai su padavimu ir su gateriu. Vežimėlio judėjimas pilnai mechanizuotas tiek gateriui skersine (pjovimo storio nustatymas), tiek išilgine kryptimi (ruošinio atpjovimas). Greitis išilgine kryptimi reguliuojamas.
Ant gaterio vežimėlio paduotas rąstas gali būti sukamas, siekiant nustatyti rąstą į optimalią pjovimo padėtį. Rąstas užspaudžiamas, tai atlieka hidraulinė sistema. Vežimėlis judėdamas gateriui skersine kryptimi nustato nuo rąsto atpjaunamo ruošinio storį. Po rąsto pastatymo atpjovus kelis ruošinius rąstas paprastai pasukamas, nupjauta pusė guldoma ant vežimėlio. Pjovimas vykdomas toliau. Pagal pjovimo užduotį rąstas gali būti vartomas kelis kartus.
Atpjauti gaminiai nuvežami skersiniu sraigtiniu transporteriu.
Pjovimo gaterio techninės charakteristikos:
Juostinis gateris:
Pjovimo rato skersmuo: 1200 mm
Pjovimo rato plotis: 140 mm
Maksimalus ruošinio pjovimo aukštis: 1200 mm
Maksimalus ruošinio pjovimo plotis: 600 mm
Pjovimo rato sūkiai: 560 min-1
Pjovimo juostos matmenys maks: 150×1,3×9250 mm
Pjovimo juostos matmenys min: 100×1,2×8850 mm
Pjovimo variklis: 45 kW
Pjūklo hidraulinė sistema: variklis 4 kW
Staklių svoris: apie 3500 kg
Drožlių nutraukimo antgalis: Ø250 mm
Rąstų padavimo vežimėlis:
Vežimėlio matmenys: 1300x1600x4000 mm
Vežimėlio bėgių ilgis: 14000 mm
Vežimėlio judėjimo pirmyn greitis: 0-65 m/min
Vežimėlio svoris: apie 5500 kg
Vežimėlio hidraulinė sistema: taip, variklis 5,5 kW
Įtampa: 400/50/3
Staklių ser. Nr. 008207030.
Gateriui reikalingas specialus pamatas su įžeminimu (žemiau grindų lygio).
Pjūklų galandinimo staklės TČPA-7. Naudojamos pjūklų galandinimui.

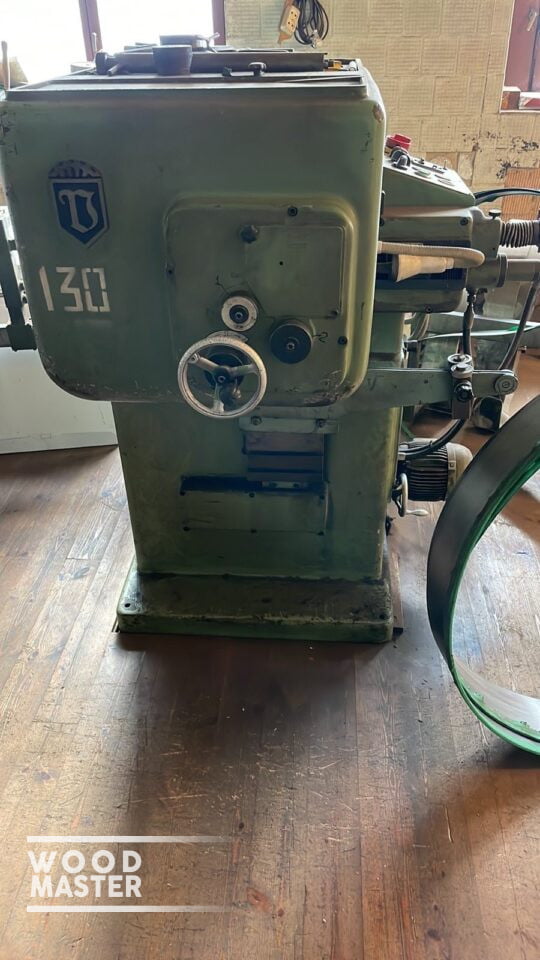

Pjūklų dantų paruošimo (pliušinimo) staklės Vollmer. Vokiečių gamintojas Vollmer.
Pjūklų valcavimo staklės Vollmer. Vokiečių gamintojas Vollmer.
Vietinės gamybos pjūklų remontavimo (suvirinimo) staklės. Naudojamos įtrūkusių pjūklų remontui.

Staklės šiuo metu pajungtos ir dirba gamyboje.
Įrengimas parduodamas su demontavimu ir pakrovimu į pirkėjo transportą.

Įrengimas parduodamas tokioje būklėje, kokioje yra, ten kur yra.
Garantija nesuteikiama.
