Keturpusės obliavimo staklės Weinig Powermat 400

Įrengimo aprašymas

Staklių obliavimo velenų išdėstymas.
I. Apatinis velenas, horizontalus,
II. Dešinys velenas, vertikalus,
III. Kairys velenas, vertikalus,
IV. Viršutinis velenas, horizontalus,
V. Viršutinis velenas, horizontalus,
VI. Apatinis velenas, horizontalus.
Maksimalūs apdirbamų ruošinių matmenys: 230×120 mm.
Velenų nustatymo rankenos su skaitmeniniu padėties parodymu, matmenų pozicijos rodomos 0,1 mm tikslumu.
Velenų sukimosi dažnis n – 8000 aps./min. Velenų diametras d – 40 mm.
Pastūmos greitis 6,5 – 36 m/min., reguliuojama dažnio keitikliu.
Pastūma pilnai kardaninė.
Varančiųjų ritinėlių prispaudimas pneumatinis. Jėga reguliuojama keičiant slėgį pneumocilindruose atskirai guminiams ir metaliniams ratukams.
Pirmojo bazuojamo stalo ilgis 2000 mm.
Staklėms reikalingas suspaustas oras 6 – 8 barų. Sunaudojamo oro kiekis apie 90 l/min.
Minimalus nutraukiamo oro kiekis:
Vertikalių velenų – 1000-1200 m3/h, minimalus srauto greitis 25 m/s;
Horizontalių velenų – 1350-1650 m3/h, minimalus srauto greitis 25 m/s;
Bendras oro kiekis – 7100-8000 m3/h.

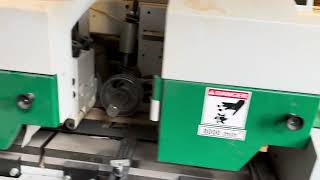

Visi velenai, skirti dirbti su Power Lock įrankiais, kurie kaip ir matyti nuotraukoje, įeina į įrengimo komplektaciją ir kainą.
Staklių Nr. 116353.
Staklės atitinka CE saugumo reikalavimus.
